LUZ DE EMERGENCIA AUTÓNOMA CON DIODOS LED

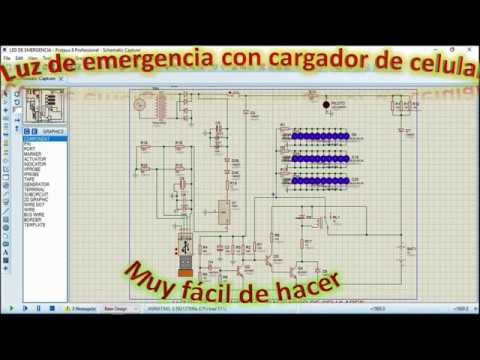

SIMULACIÓN EN PROTEUS 8.7
CIRCUITO Y DIAGRAMA REAL DE LUZ DE EMERGENCIA.
 |
| DIAGRAMA DE CONEXIONES DE LUZ DE EMERGENCIA, SIMULACIÓN EN PROTEUS OBSERVASE EL BOTÓN QUE SIMULA A LA INTERRUPTOR DE SUMINISTRO EN ESE MOMENTO ESTA CONECTADA. |
 |
| OBSERVASE QUE EL SUMINISTRO HA SIDO INTERRUMPIDO Y LOS DIODOS LED SE ENCIENDEN . |
Muchas veces nos quedamos sin luz cuando de repente la red que suministra a nuestros hogares se va repentinamente dejándonos sin alumbrado en nuestro hogar, este circuito esta hecho pensando en ello, que fue necesario diseñar un circuito electrónico automático con batería capaz de durar un alumbrado por lo menos 2 a 3 horas alumbrando nuestro hogar y así evitamos quedarnos sin alumbrado por horas.
En la entrada lleva un transformador de 230- 220 vAC con devanado simétrico o tab-central, llamado también doble honda, (9 0 9)o sea 9 voltios,cero voltios, y 9 voltios, en la salida lleva dos diodos 1n4007 para la inducción sea a un solo sentido, esa tensión va por otro diodo 1n4007 al condensador de filtrado de 220uf, esto seria la parte que se encarga la detección cuando hay corte de suministro de energía.
Lleva un led con una resistencia limitadora de 560 ohmios para saber el suministro de energía, el Relay de 5 voltios, cierra la tensión de la batería de 5 voltios asi alimentando a los led. La carga de la batería se realiza a través de tres (3) resistencias 100Ohmios y el diodo para permitir el flujo de corriente de fuente hacia la batería por eso la tensión de la batería se va hacia los Led´s.
El encargado de disparo de relay se encarga los transistores que están configuradas en darlington para ganar mas ganancia y esto es lo que se encarga cerrar el contacto cuando no hay tensión positiva en la base del transistor.Ya que en condiciones normales el relay va estar en estado abierto, solamente se va cerrar cuando hay corte de suministro de energía y cuando caiga la tensión por debajo del umbral de la batería. (si se usa relay de 5v eliminar la resistencia de 18 Ohm)
Cuando esta alimentado este transistor conduce en condiciones normales pero la otra (Q3) sirve de interruptor debido a que colector conectado a positivo y el emisor a masa, cuando esta cargado el circuito de detector (Electrolitico de 220uF) polariza el zéner de 3.9V y cuando la tensión es superior a 3.4 pasa por Zener y polariza el transistor Q3. Cuando no hay energía el condensador se descarga rápidamente por las resistencias de 1.5k, luego polariza a la base de transistor Q2 y esto permite el cierre de relay cerrando el circuito de batería y led.
Lleva treinta (30) diodos led en paralelo, con una resistencia limitadora de 56 Ohm para no exceder los 30 mil Amperios.
El circuito es 100 por ciento operativo y todo comprobado.esta hecho en Eagle
 |
Diagrama electrónico de luz de emergencia |
El circuito impreso se realizó en Eagle los leds son de SMD, para ello se generó el archivo Gerber para su fabricación y enviado a China.
Los diodos led en SMD del paquete SMD 5730 visita al link para ver..............
El circuito está diseñado en doble capa también se generó su archivo Gerber para luego ser enviado a China para su fabricación.
En la serigrafia se observa los rótulos como IN+, IN- son para la alimentación de transformador, B+, B- son para conectar la batería de 5V, mientras el OUT+, OUT- se conectará al circuito de diodos de leds.
 |
| PCB capa inferior |
 |
| Circuito de PCB de led para el alumbrado de luz de emergencia |
Después de terminar de ensamblar se ensambla con todo los circuitos, por ejemplo con la batería, circuito controlador de interruptor y detector el cual es en forma circular miniatura capaz de caber en una bombilla de led malograda, el cual se sirvió de carcasa para ensamblar los led´s.
En el vídeo se demuestra que el proyecto esta operativo es asi que se observa cuando el circuito está conectado al suministro de 220VAC está en modo reposo y se está recargando la batería; pero cuando se corta el suministro se enciende de manera autónoma.
En el vídeo se demuestra que el proyecto esta operativo es asi que se observa cuando el circuito está conectado al suministro de 220VAC está en modo reposo y se está recargando la batería; pero cuando se corta el suministro se enciende de manera autónoma.
